Método dos Mínimos Quadrados na Regressão Linear Simples

Implementação em Python usando Álgebra Matricial

Tutorial prático para implementar o método dos mínimos quadrados em Python, aplicando os conceitos de álgebra linear e estatística básica.

1 📚 Introdução

DicaObjetivos

Neste tutorial, vamos implementar o Método dos Mínimos Quadrados (MMQ) em Python para ajustar um modelo de regressão linear simples.

Objetivo: Encontrar os coeficientes \(\beta_0\) e \(\beta_1\) da equação \(\hat{y} = \beta_0 + \beta_1 x\) que melhor se ajustam aos nossos dados.

2 🛠️ Importando as Bibliotecas

Primeiro, vamos importar as bibliotecas que usaremos:

import matplotlib.pyplot as plt  # Para criação e manipulação gráfica
import numpy as np           # Para operações matemáticas e matriciais

💡 Dica: No Google Colab, essas bibliotecas já vêm instaladas!

3 📊 Inserindo os Dados

Vamos trabalhar um exemplo simples em que \(x\) e \(y\) são inseridos como listas em Python:

# Nossos dados de exemplo
x = [0, 1, 2, 3, 4]  # Variável independente (preditora)
y = [0, 1, 1, 4, 4]  # Variável dependente (resposta)

Caso deseje visualizar se os objetos x e y foram criados corretamente podemos utilizar a função print().

print("Valores de x:", x)
print("Valores de y:", y)
Valores de x: [0, 1, 2, 3, 4]
Valores de y: [0, 1, 1, 4, 4]

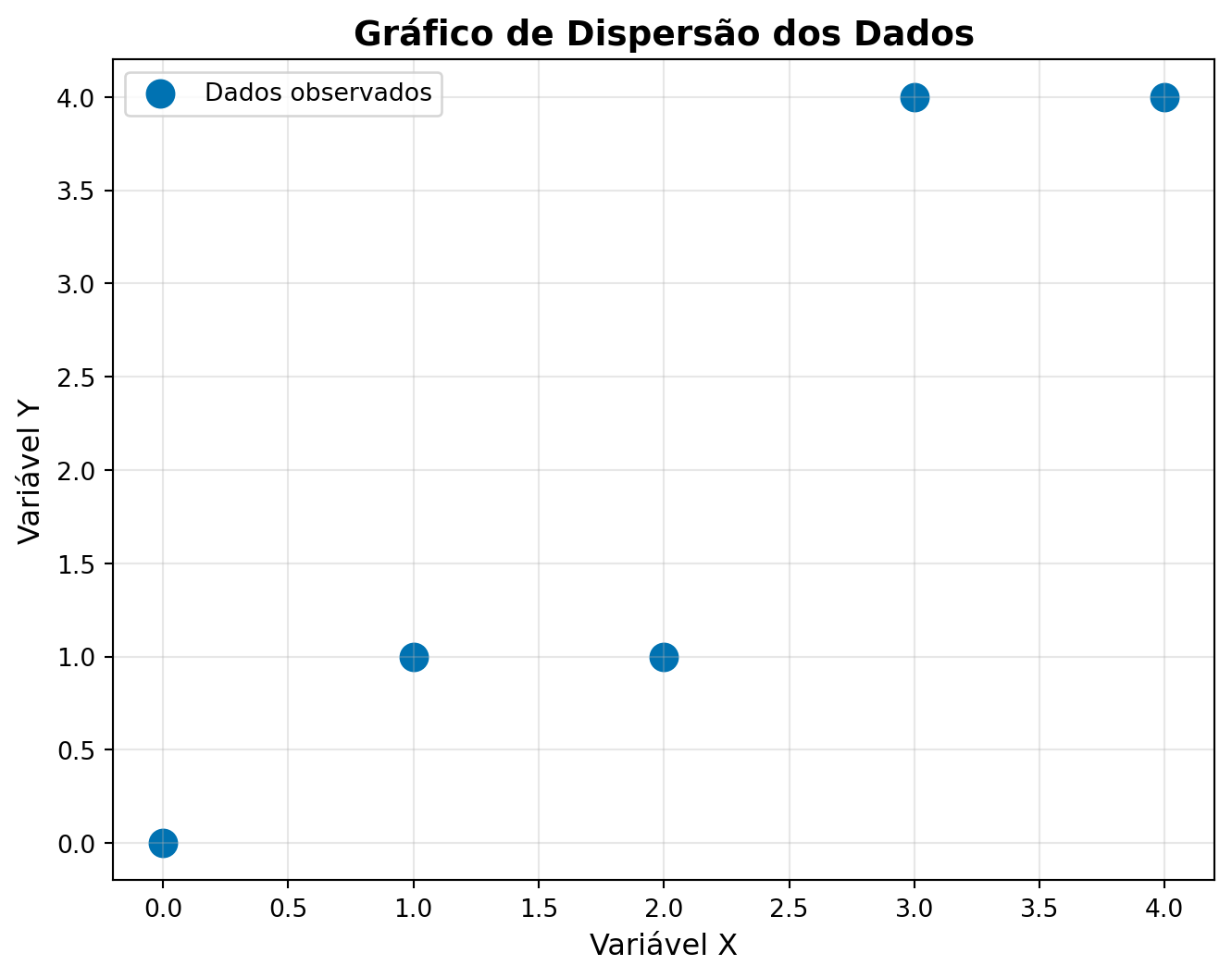

4 📈 Visualizando os Dados

Antes de ajustar o modelo, vamos visualizar nossos dados em um gráfigo de dispersão utilizando a função scatter() da biblioteca Matplotlib:

# Criando o gráfico de dispersão
plt.figure(figsize=(8, 6))
plt.scatter(x, y, color = '#0072B2', s=120, label='Dados observados')

# Configurando o layout gráfico
plt.title('Gráfico de Dispersão dos Dados', fontsize=14, fontweight='bold')
plt.xlabel('Variável X', fontsize=12)
plt.ylabel('Variável Y', fontsize=12)
plt.grid(True, alpha=0.3)
plt.legend()
plt.show()

📝 Observação: O gráfico sugere uma relação linear entre as variáveis, o que justifica o uso da regressão linear simples, que iremos ajustra por meio do MMQ.

5 🧮 Implementando o MMQ - Passo a Passo

5.1 Criando os Vetores Base

Lembre-se da teoria: inicialmente precisamos caracterizar os vetores \(\vec{f}_0\), \(\vec{f}_1\) e \(\vec{y}\):

\[\vec{f}_0 = \begin{bmatrix} 1 \\ 1 \\ \vdots \\ 1 \end{bmatrix} \quad \text{,} \quad \vec{f}_1 = \begin{bmatrix} x_1 \\ x_2 \\ \vdots \\ x_n \end{bmatrix} \quad \text{e} \quad \vec{y} = \begin{bmatrix} y_1 \\ y_2 \\ \vdots \\ y_n \end{bmatrix}\]

# Número de observações
n = len(x)

# Vetor f0: vetor de 1's (para o intercepto β₀)
f0 = [1] * n  # Cria uma lista com n elementos iguais a 1

# Vetor f1: nossos valores de x (para o coeficiente β₁)
f1 = x.copy()  # Copia os valores de x para um novo objeto denominado f1

Visualizando os vetores \(\vec{f}_0\) e \(\vec{f}_1\).

print("Vetor f0 (intercepto):", f0)
print("Vetor f1 (coeficiente):", f1)
Vetor f0 (intercepto): [1, 1, 1, 1, 1]
Vetor f1 (coeficiente): [0, 1, 2, 3, 4]

5.2 Construindo as Matrizes X e Y

Agora vamos montar as matrizes do sistema:

\[X = \begin{bmatrix} \vec{f}_0 & \vec{f}_1 \end{bmatrix} = \begin{bmatrix} 1 & x_1 \\ 1 & x_2 \\ \vdots & \vdots \\ 1 & x_n \end{bmatrix} \quad \text{e} \quad Y = \begin{bmatrix} \vec{y} \end{bmatrix} = \begin{bmatrix} y_1 \\ y_2 \\ \vdots \\ y_n \end{bmatrix}\]

# Matriz X: combinando f0 e f1 em colunas
X = np.column_stack((f0, f1))

# Matriz Y: transformando y em matriz com n linhas e 1 coluna
Y = np.array(y).reshape(n, 1)

Visualizando as matrizes \(X\) e \(Y\).

print("Matriz X:")
print(X)
print("\nMatriz Y:")
print(Y)
print(f"\nDimensões - X: {X.shape}, Y: {Y.shape}")
Matriz X:
[[1 0]
 [1 1]
 [1 2]
 [1 3]
 [1 4]]

Matriz Y:
[[0]
 [1]
 [1]
 [4]
 [4]]

Dimensões - X: (5, 2), Y: (5, 1)

Note agora que a matriz \(X\) tem 5 linhas e 2 colunas, enquanto a matriz \(Y\) tem 5 linhas e 1 colunas.

5.3 Resolvendo o Sistema Normal

Agora vamos calcular os coeficientes usando as operações matriciais: \[B = (X^T X)^{-1} X^T Y\]

# Calculando X transposta vezes X
XTX = np.dot(X.T, X)  # X.T é a transposta de X
# Calculando X transposta vezes Y
XTY = np.dot(X.T, Y)
# Calculando a matriz inversa (X^T X)^(-1)
XTX_inv = np.linalg.inv(XTX)  # Inversa de X^T X
# Coeficientes de regressão
B = np.dot(XTX_inv, XTY)

Visualizando os objetos

# Calculando X transposta vezes X
print("X^T X:")
print(XTX)

print("\nX^T Y:")
print(XTY)

print("\nB:")
print(B)
X^T X:
[[ 5 10]
 [10 30]]

X^T Y:
[[10]
 [31]]

B:
[[-0.2]
 [ 1.1]]
Nota
  1. A função ´np.dot()´ em Python pode ser substituída pelo símbolo @. Teste os códigos abaixo e verifique que os resultados coincidem:
print("Usando np.dot()")
print(np.dot(X.T, X))
Usando np.dot()
[[ 5 10]
 [10 30]]
print("Usando '@'")
print(X.T @ X)
Usando '@'
[[ 5 10]
 [10 30]]
  1. Os elementos internos de uma matriz podem ser acessados destacando suas posições na linha e coluna. Considere a matrtiz B. O coeficiente \(\beta_0\) pode ser acessado na linha 1 e coluna 1, enquanto \(\beta_1\) pode ser acessado na linha 2 e coluna 1.
print(B[0,0]) # Beta 0
-0.1999999999999993
print(B[1,0]) # Beta 1
1.1

5.4 Obtendo os Valores Ajustados de y

Tendo obtido os coeficientes de regressão, os valores ajustados de y (\(\hat{y}\)) podem ser obtido pela multiplicação matricial:

\[F = X B = \begin{bmatrix} 1 & x_1 \\ 1 & x_2 \\ \vdots & \vdots \\ 1 & x_n \end{bmatrix} \begin{bmatrix} \hat{\beta}_0 \\ \hat{\beta}_1 \end{bmatrix}\]

Obs.: denominamos \(F\) a matriz de valores ajustados de \(y\).

# Valores ajustados (preditos)
F = np.dot(X, B)
# Valores ajustados (preditos)
print(F)
[[-0.2]
 [ 0.9]
 [ 2. ]
 [ 3.1]
 [ 4.2]]

5.5 Avaliando a Qualidade do Ajuste

5.5.1 Calculando a Soma dos Quadrados dos Resíduos (\(SQ_{res}\))

\(SQ_{res}\) pode ser obtida pela multiplicação matricial:

\[SQ_{res} = \boldsymbol{e}^T \boldsymbol{e}\]

Em que \(\boldsymbol{e}\) é a matriz coluna dos resíduos obtida pela diferença entre os valores observados e ajustados de \(y\):

\[\boldsymbol{e} = Y - F = \begin{bmatrix} y_1 \\ y_2 \\ \vdots \\ y_n \end{bmatrix} - \begin{bmatrix} \hat{y}_1 \\ \hat{y}_2 \\ \vdots \\ \hat{y}_n \end{bmatrix} = \begin{bmatrix} e_1 \\ e_2 \\ \vdots \\ e_n \end{bmatrix}\]

# Resíduos: diferença entre valores observados e ajustados
e = Y - F

# Soma dos Quadrados dos Resíduos
SQres = np.dot(e.T, e)[0, 0]

5.5.2 Calculando a Soma dos Quadrados Totais (\(SQ_{tot}\))

\(SQ_{tot}\) pode ser obtida pela multiplicação matricial:

\[SQ_{tot} = \boldsymbol{D}^T \boldsymbol{D}\]

Em que \(\boldsymbol{D}\) é a matriz coluna dos desvios da médis obtida pela diferença entre os valores observados de \(y\) e a média de \(\overline{y}\):

\[\boldsymbol{D} = Y - \overline{Y} = \begin{bmatrix} y_1 \\ y_2 \\ \vdots \\ y_n \end{bmatrix} - \begin{bmatrix} \overline{y} \\ \overline{y} \\ \vdots \\ \overline{y} \end{bmatrix} = \begin{bmatrix} d_1 \\ d_2 \\ \vdots \\ d_n \end{bmatrix}\]

# Soma dos Quadrados Total
Y_medio = np.mean(Y)
D = Y - Y_medio
SQtot = np.dot(D.T, D)[0, 0]

5.5.3 Calculando o coeficiente de determinação \(R^2\):

O \(R^2\) é dado pela expressão:

\[R^2 = 1 - \frac{SQ_{res}}{SQ_{tot}}\]

# Coeficiente de Determinação R²
R2 = 1 - (SQres / SQtot)

Visualizando os resultados:

print("📊 Medidas de Qualidade do Ajuste:")
print(f"Soma dos Quadrados dos Resíduos (SQres): {SQres:.4f}")
print(f"Soma dos Quadrados Total (SQtot): {SQtot:.4f}")
print(f"Coeficiente de Determinação (R²): {R2:.4f}")
print(f"Porcentagem da variação explicada: {R2*100:.2f}%")
📊 Medidas de Qualidade do Ajuste:
Soma dos Quadrados dos Resíduos (SQres): 1.9000
Soma dos Quadrados Total (SQtot): 14.0000
Coeficiente de Determinação (R²): 0.8643
Porcentagem da variação explicada: 86.43%

📝 Interpretação do \(R^2\):

  • Varia de 0 a 1
  • Quanto mais próximo de 1, melhor o ajuste
  • Representa a proporção da variação em \(y\) explicada pelo modelo

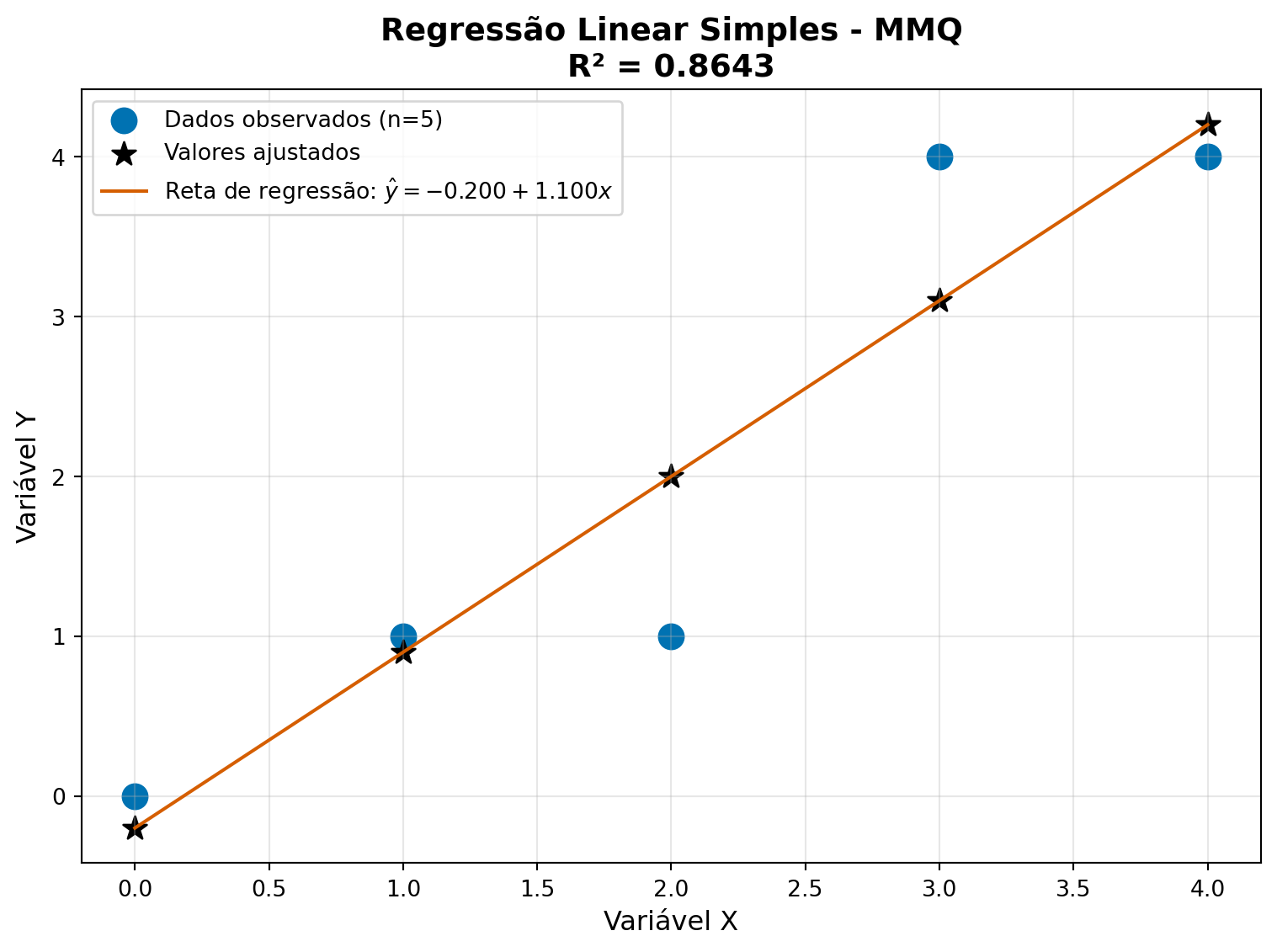

6 📊 Visualizando o Resultado Final

Vamos plotar os dados originais junto com a reta ajustada:

# Criando o gráfico final
plt.figure(figsize=(8, 6))

# Pontos observados
plt.scatter(x, y,
            color = '#0072B2', s=120,
            label=f'Dados observados (n={n})')

# Valores ajustados
plt.scatter(x, F[:,0],
            color='#000000', marker='*', s=120,
            label='Valores ajustados')

# Reta ajustada
plt.plot(x, F[:,0], color='#D55E00',
         label=fr'Reta de regressão: $\hat{{y}} = {B[0,0]:.3f} + {B[1,0]:.3f}x$')

# Configurações do gráfico
plt.title(f'Regressão Linear Simples - MMQ\nR² = {R2:.4f}',
          fontsize=14, fontweight='bold')
plt.xlabel('Variável X', fontsize=12)
plt.ylabel('Variável Y', fontsize=12)
plt.grid(True, alpha=0.3)
plt.legend(fontsize=10)
plt.tight_layout()
plt.show()

7 🎯 Resumo dos Resultados

print("="*50)
print("         RESUMO DA REGRESSÃO LINEAR")
print("="*50)
print(f"Equação ajustada: y = {B[0,0]:.4f} + {B[1,0]:.4f}x")
print(f"Coeficiente de determinação (R²): {R2:.4f}")
print(f"Porcentagem da variação explicada: {R2*100:.2f}%")
print("="*50)
==================================================
         RESUMO DA REGRESSÃO LINEAR
==================================================
Equação ajustada: y = -0.2000 + 1.1000x
Coeficiente de determinação (R²): 0.8643
Porcentagem da variação explicada: 86.43%
==================================================

8 🧾 Resumo do Código

  1. Inserção dos Dados
x = [0, 1, 2, 3, 4]
y = [0, 1, 1, 4, 4]
  1. Definição das matrizes do sistema
n = len(x)
f0 = [1] * n
f1 = x.copy()

X = np.column_stack((f0, f1))
Y = np.array(y).reshape(n, 1)
  1. Cálculo dos coeficientes
XTX = X.T @ X
XTY = X.T @ Y
XTX_inv = np.linalg.inv(XTX)
B = XTX_inv @ XTY
  1. Qualidade do ajuste
F = X @ B
e = Y - F
SQres = (e.T @ e)[0, 0]

Y_medio = np.mean(Y)
D = Y - Y_medio
SQtot = (D.T @ D)[0, 0]

R2 = 1 - (SQres / SQtot)

9 🚀 Exercício Prático

Implemente o MMQ com novos dados:

# Experimente com estes dados:
x_novo = [1, 2, 3, 4, 5, 6]
y_novo = [2, 4, 5, 4, 5, 7]

# Dica: você pode copiar e adaptar o código acima!
