from tabulate import tabulateA Análise de Componentes Principais (PCA) é uma técnica multivariada utilizada para organizar e representar objetos (como locais de amostragem, estações, indivíduos, etc.) em um espaço de dimensões reduzidas. Seu objetivo é simplificar conjuntos de dados complexos, com muitas variáveis correlacionadas, transformando-os em um número menor de variáveis não correlacionadas, chamadas componentes principais. Essas componentes são combinações lineares das variáveis originais, ortogonais entre si e ordenadas pela quantidade de variância que explicam. A primeira componente captura a maior parte da variação, enquanto as seguintes representam a variância remanescente, em ordem decrescente. Assim, cada nova componente contribui com frações progressivamente menores da variabilidade total, até que as últimas retêm apenas pequenas parcelas da informação, muitas vezes associadas a ruído ou a variações de baixa relevância, que podem ser descartadas sem comprometer a identificação dos principais padrões de ordenação nos dados.
Ao identificar as direções de máxima variabilidade, a PCA projeta os dados nesses novos eixos, permitindo eliminar redundâncias, reduzir ruídos e destacar padrões relevantes. Isso é especialmente útil quando os objetos em estudo são descritos por um grande número de variáveis que podem ser correlacionadas entre si. Dessa forma, em vez de analisar separadamente gráficos de dispersão para todos os pares de variáveis, a PCA organiza os objetos em um espaço multidimensional e os projeta em gráficos bidimensionais ou tridimensionais, cujos eixos concentram grande parte da variabilidade total e facilitam a interpretação das relações e agrupamentos presentes nos dados.
Acompanha este tutorial o Código em Python sobre Introdução à PCA
Propriedades Fundamentais da PCA:
A PCA preserva a distância euclidiana entre os objetos, o que significa que a posição relativa entre eles não muda após a rotação dos eixos.
A PCA é definida como a análise de autovalores e autovetores de uma matriz de dispersão (covariância ou correlação).
Considere um conjunto de dados organizado em uma matriz \(\mathbf{Y}\), na qual as linhas representam \(n\) objetos (observações) e as colunas representam \(p\) descritores (variáveis). Para aplicar a PCA, o primeiro passo é centralizar os dados, subtraindo de cada valor a média de sua respectiva coluna. O resultado é a matriz \(\mathbf{Y_c}\).
Para ilustrar, vamos usar um exemplo didático com apenas duas variáveis, o que facilita compreender como a PCA transforma os dados em um novo espaço multidimensional. Nesse caso, cada aluno é descrito por duas informações: o tempo de estudo dedicado a uma determinada disciplina e a frequência em sala de aula, ambos expressos em horas.
A matriz de dados brutos \(\mathbf{Y}\) e a matriz centralizada \(\mathbf{Y}\) teriam o seguinte formato:
Y = pd.read_csv('https://raw.githubusercontent.com/FCopf/datasets/refs/heads/main/Notas.csv')colunas = ['Nome', 'Frequencia', 'Estudo_horas']
Y_lista = Y[colunas].values.tolist()
n = Y.shape[0]
p = Y[['Frequencia', 'Estudo_horas']].shape[1]
Markdown(tabulate(
Y_lista,
headers=colunas
))| Nome | Frequencia | Estudo_horas |
|---|---|---|
| Ana | 36 | 9 |
| Helena | 38 | 10 |
| Diana | 34 | 5 |
| Carlos | 36 | 11 |
| Eduardo | 40 | 14 |
| Fernanda | 40 | 15 |
| Gustavo | 32 | 7 |
| Bruno | 33 | 6 |
| Igor | 31 | 5 |
| Juliana | 35 | 6 |
Onde \(n = 10\) é o número de alunos e \(p = 2\) o número de descritores.
Matriz Yc (Dados Centralizados):
Cada valor \(y_{ij}\) é transformado em \(y_{ij} - \bar{y}_j\), onde \(\bar{y}_j\) é a média da coluna \(j\).
\[Y_c = Y - \bar{y}\]
variaveis = ["Frequencia", "Estudo_horas"]
y_bar = Y[variaveis].mean()
Freq_avg = float(y_bar['Frequencia'])
E_avg = float(y_bar['Estudo_horas'])Neste exemplo, a Frequência média em sala de aula é 35.5, enquanto o tempo de estudo médio por estudante é 8.8. Desta modo a matriz centralizada é expressa por:
Y_c = pd.DataFrame(Y['Nome'])
Y_c[variaveis] = Y[colunas[1:]] - y_bar
Y_c_lista = Y_c.values.tolist()
Markdown(tabulate(
Y_c_lista,
headers=colunas
))| Nome | Frequencia | Estudo_horas |
|---|---|---|
| Ana | 0.5 | 0.2 |
| Helena | 2.5 | 1.2 |
| Diana | -1.5 | -3.8 |
| Carlos | 0.5 | 2.2 |
| Eduardo | 4.5 | 5.2 |
| Fernanda | 4.5 | 6.2 |
| Gustavo | -3.5 | -1.8 |
| Bruno | -2.5 | -2.8 |
| Igor | -4.5 | -3.8 |
| Juliana | -0.5 | -2.8 |
A PCA opera sobre uma matriz de dispersão \(\mathbf{S}\), que pode ser uma matriz de covariância ou correlação. A matriz de covariância \(\mathbf{S}\) é calculada a partir dos dados centralizados \(\mathbf{Y_c}\):
\[\mathbf{S} = \frac{1}{n-1} \mathbf{Y_c'}\mathbf{Y_c}\]
Onde \(\mathbf{Y_c'}\) é a transposta de \(\mathbf{Y_c}\).
A matriz de covariância dos dados deste exemplo é dada por:
S = Y_c[variaveis].cov(ddof=0)
S| Frequencia | Estudo_horas | |
|---|---|---|
| Frequencia | 8.85 | 9.30 |
| Estudo_horas | 9.30 | 11.96 |
Nesta matriz, as diagonais representam as variâncias da frequência (\(s_{freq} = 8.85\)) e tempo de estudo (\(s_{estudo} = 11.96\)), enquando a covariância entre as variáveis é \(9.3\)
Os eixos principais da matriz de dispersão \(\mathbf{S}\) são encontrados resolvendo a seguinte equação para os autovalores (\(\lambda\)) e autovetores (\(u\)):
\[(S - \lambda_k I)u_k = 0\]
Onde:
Os autovalores são calculados a partir da equação característica:
\[|S - \lambda_k I| = 0\]
E neste exemplo os autovetores são:
Ycv = Y_c[variaveis]
pca_2d = PCA()
pca_2d.fit(Ycv)
autovalores = pca_2d.explained_variance_
Lambda_list = autovalores.tolist()
Lambda_formatada = [float(np.round(num,2)) for num in Lambda_list]
R2 = Lambda_list / np.sum(Lambda_list)
R2_formatada = [float(np.round(num,4)) for num in R2]
R2_perc = [float(np.round(num*100,2)) for num in R2]\(\Lambda = [22.04, 1.08]\)
A soma de todos os autovalores (\(\lambda_k\)) é igual à variância total dos dados, que é a soma dos elementos da diagonal da matriz \(\mathbf{S}\) (traço da matriz). A proporção da variância total explicada por um conjunto de \(m\) componentes principais é dada por:
\[R^2 = \frac{\sum_{k=1}^{m}\lambda_k}{\sum_{k=1}^{p}\lambda_k} = [0.9531, 0.0469]\]
No exemplo, o PC1 explica a maior parte da variância (\(\lambda_1 = 95.31\)%) e o PC2 explica o restante (\(\lambda_2 = 4.69\)%), somando 100%.
Os autovetores são então calculados e normalizados para terem comprimento unitário (\(u'u = 1\)). Eles formam as colunas da matriz \(\mathbf{U}\).
U = pca_2d.components_
U_df = pd.DataFrame({'Variveis': variaveis})
U_df[['u1', 'u2']] = pd.DataFrame(U)
U_df| Variveis | u1 | u2 | |
|---|---|---|---|
| 0 | Frequencia | 0.646175 | 0.763189 |
| 1 | Estudo_horas | 0.763189 | -0.646175 |
Os elementos dos autovetores são também chamados de loadings (pesos) e indicam como cada variável original contribui para a formação de cada componente principal.
Os componentes principais, também conhecidos como scores, são as coordenadas dos objetos no novo sistema de eixos. Eles são calculados projetando os dados centralizados nos autovetores. A posição de um objeto \(i\) no primeiro eixo principal é dada por:
\[f_{i1} = (y_{i1}-\bar{y}_1)u_{11} + ... + (y_{ip}-\bar{y}_p)u_{p1}\]
Matricialmente, a matriz F dos componentes principais para todos os objetos é calculada como:
\[F = Y_c U\]
F_2d_lista = pca_2d.transform(Ycv)
F_2d = pd.DataFrame(Y['Nome'])
F_2d[['PCA1', 'PCA2']] = pd.DataFrame(F_2d_lista)Markdown(tabulate(
F_2d.values.tolist(),
headers=['PCA1', 'PCA2']
))| PCA1 | PCA2 | |
|---|---|---|
| Ana | 0.475725 | 0.252359 |
| Helena | 2.53127 | 1.13256 |
| Diana | -3.86938 | 1.31068 |
| Carlos | 2.0021 | -1.03999 |
| Eduardo | 6.87637 | 0.0742388 |
| Fernanda | 7.63956 | -0.571936 |
| Gustavo | -3.63535 | -1.50805 |
| Bruno | -3.75237 | -0.0986816 |
| Igor | -5.80791 | -0.978884 |
| Juliana | -2.46002 | 1.4277 |
As colunas da matriz F contêm os scores dos objetos (nas linhas) para cada componente principal e podem ser usadas para criar gráficos de ordenação, como os biplots.
Um biplot é um gráfico que exibe simultaneamente os objetos (scores, da matriz \(\mathbf{F}\)) e os descritores (loadings, da matriz \(\mathbf{U}\)). Existem duas formas principais de escalonamento (scaling) para biplots, cada uma com uma interpretação diferente.
# Criar o biplot
plt.figure(figsize=(8, 6))
sns.set_style("whitegrid")
# Plotar os objetos (alunos) usando o dataframe F_2d
scatter = sns.scatterplot(data=F_2d, x='PCA1', y='PCA2',
s=100, alpha=0.8, color='steelblue')
# Adicionar labels para os alunos
for i, row in F_2d.iterrows():
plt.annotate(row['Nome'], (row['PCA1'], row['PCA2']),
xytext=(5, 5), textcoords='offset points',
fontsize=9, alpha=0.8, fontweight='medium')
# Plotar os vetores das variáveis (loadings)
scale_factor = 2.5 # Fator de escala para melhor visualização
for i, var in enumerate(variaveis):
plt.arrow(0, 0, U[0, i] * scale_factor, U[1, i] * scale_factor,
head_width=0.15, head_length=0.15, fc='red', ec='red',
linewidth=2.5, alpha=0.9)
plt.text(U[0, i] * scale_factor * 1.15, U[1, i] * scale_factor * 1.15,
var, color='red', fontsize=13, fontweight='bold',
ha='center', va='center', bbox=dict(boxstyle="round,pad=0.3",
facecolor='white',
alpha=0.8))
# Configurações do gráfico
plt.axhline(y=0, color='gray', linestyle='-', alpha=0.4, linewidth=1)
plt.axvline(x=0, color='gray', linestyle='-', alpha=0.4, linewidth=1)
plt.xlabel(f'PC1 ({pca_2d.explained_variance_ratio_[0]*100:.1f}% variância explicada)',
fontsize=12, fontweight='bold')
plt.ylabel(f'PC2 ({pca_2d.explained_variance_ratio_[1]*100:.1f}% variância explicada)',
fontsize=12, fontweight='bold')
plt.title('Biplot - Análise de Componentes Principais\nDistâncias entre alunos e correlações entre variáveis',
fontsize=14, fontweight='bold', pad=20)
# Adicionar grid
plt.grid(True, alpha=0.3, linestyle='--')
# Ajustar limites para melhor visualização
plt.xlim(-10, 10)
plt.ylim(-3, 3)
plt.tight_layout()
plt.show()
# Calcular os componentes para Scaling 2
autovalores = pca_2d.explained_variance_
lambda_sqrt = np.sqrt(autovalores) # Λ^(1/2)
lambda_inv_sqrt = 1 / lambda_sqrt # Λ^(-1/2)
# Reescalar os loadings: U_sc2 = U * Λ^(1/2)
U_sc2 = U * lambda_sqrt.reshape(-1, 1)
# Reescalar os scores: G = F * Λ^(-1/2)
G_sc2 = F_2d_lista * lambda_inv_sqrt
# Criar dataframe com scores reescalados
G_2d = Y[['Nome']].copy()
G_2d[['PC1_sc2', 'PC2_sc2']] = pd.DataFrame(G_sc2)

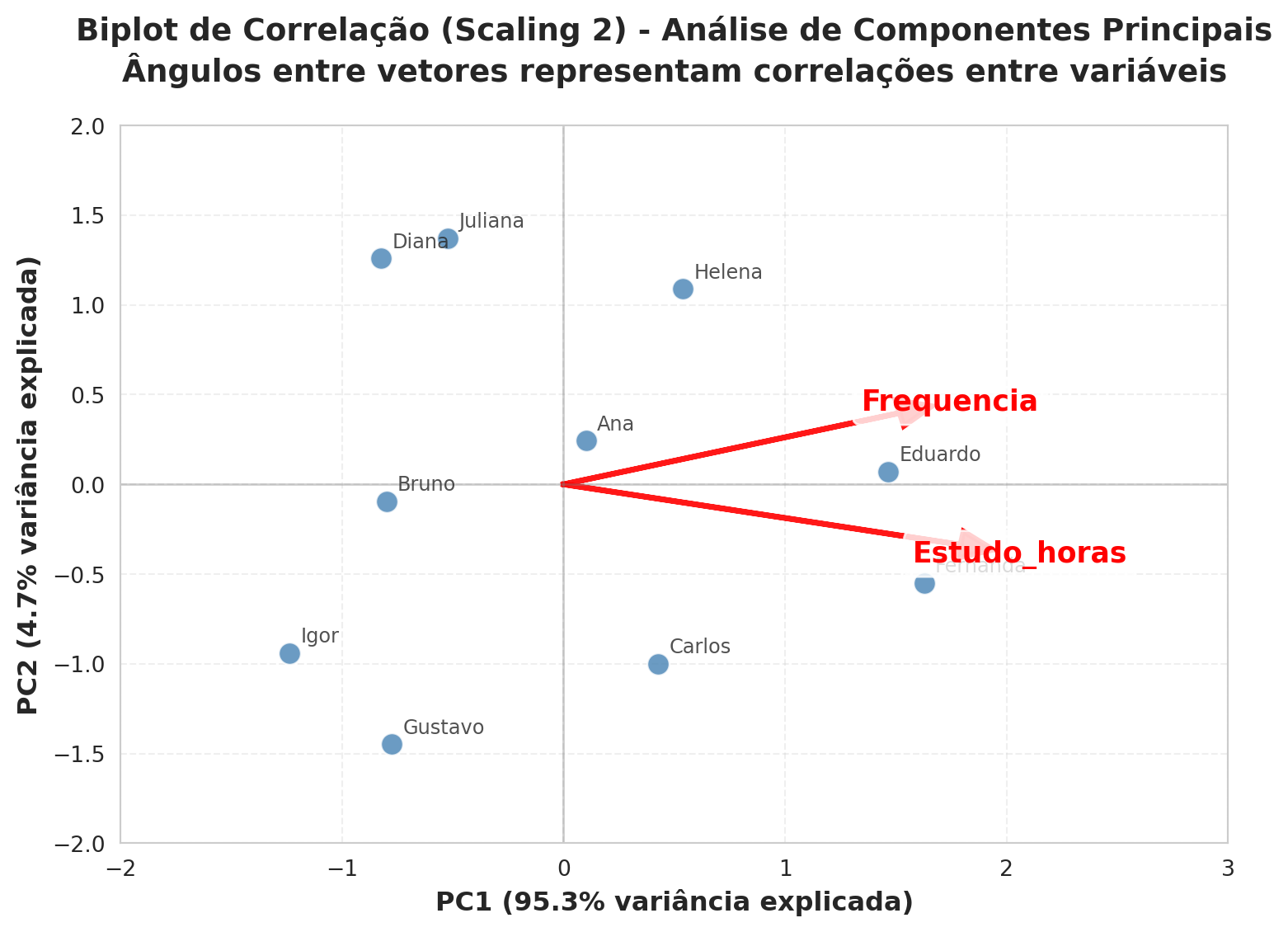

# Criar o biplot de correlação
plt.figure(figsize=(8, 6))
sns.set_style("whitegrid")
# Plotar os objetos (alunos) reescalados
scatter = sns.scatterplot(data=G_2d, x='PC1_sc2', y='PC2_sc2',
s=100, alpha=0.8, color='steelblue')
# Adicionar labels para os alunos
for i, row in G_2d.iterrows():
plt.annotate(row['Nome'], (row['PC1_sc2'], row['PC2_sc2']),
xytext=(5, 5), textcoords='offset points',
fontsize=9, alpha=0.8, fontweight='medium')
# Plotar os vetores das variáveis (loadings reescalados)
scale_factor = .5 # Fator de escala para melhor visualização
for i, var in enumerate(variaveis):
plt.arrow(0, 0, U_sc2[0, i] * scale_factor, U_sc2[1, i] * scale_factor,
head_width=0.15, head_length=0.15, fc='red', ec='red',
linewidth=2.5, alpha=0.9)
plt.text(U_sc2[0, i] * scale_factor * 1.15, U_sc2[1, i] * scale_factor * 1.15,
var, color='red', fontsize=13, fontweight='bold',
ha='center', va='center', bbox=dict(boxstyle="round,pad=0.3",
facecolor='white',
alpha=0.8))
# Configurações do gráfico
plt.axhline(y=0, color='gray', linestyle='-', alpha=0.4, linewidth=1)
plt.axvline(x=0, color='gray', linestyle='-', alpha=0.4, linewidth=1)
plt.xlabel(f'PC1 ({pca_2d.explained_variance_ratio_[0]*100:.1f}% variância explicada)',
fontsize=12, fontweight='bold')
plt.ylabel(f'PC2 ({pca_2d.explained_variance_ratio_[1]*100:.1f}% variância explicada)',
fontsize=12, fontweight='bold')
plt.title('Biplot de Correlação (Scaling 2) - Análise de Componentes Principais\nÂngulos entre vetores representam correlações entre variáveis',
fontsize=14, fontweight='bold', pad=20)
# Adicionar grid
plt.grid(True, alpha=0.3, linestyle='--')
# Ajustar limites para melhor visualização
plt.xlim(-2, 3)
plt.ylim(-2, 2)
plt.tight_layout()
plt.show()
def angle_between_vectors(v1, v2):
"""Calcula o ângulo entre dois vetores em graus"""
cos_angle = np.dot(v1, v2) / (norm(v1) * norm(v2))
return degrees(acos(np.clip(cos_angle, -1.0, 1.0)))
corr_matrix = Y[variaveis].corr()
corr_coef = f"{float(corr_matrix.iloc[0, 1]):.2f}"
angle_vars = angle_between_vectors(U_sc2[:, 0], U_sc2[:, 1])
angle = f"{angle_vars:.2f}"A primeira componente principal (PC1) explicou 95.31% da variância total, enquanto a segunda (PC2) respondeu por apenas 4.69%. Observamos que as variáveis originais, Frequência e Estudo_horas, apresentam uma forte correlação positiva (coeficiente de correlação = 0.90), o que é visualmente confirmado no biplot de correlação (Scaling 2): seus vetores apontam praticamente na mesma direção, formando um ângulo de 25.32°. Isso indica que estudantes que dedicam mais tempo de estudo tendem também a ter maior frequência em sala de aula.
No biplot de distância (Scaling 1), nota-se a proximidade entre os alunos com melhor desempenho, como Fernanda e Eduardo, que obtiveram os maiores valores em ambas as variáveis. Assim, a ordenação dos alunos a partir das variáveis originais pode ser bem representada por um único componente, o PC1. Nesse exemplo, o PC1 reflete a associação conjunta entre Frequência e Estudo_horas, podendo ser interpretado como um indicador de nível de engajamento do estudante na disciplina.
A Análise de Componentes Principais (PCA) opera sobre uma matriz de dispersão, que pode ser uma matriz de covariância (\(\mathbf{S}\)) ou uma matriz de correlação (\(\mathbf{R}\)). A escolha entre essas duas matrizes depende diretamente da natureza das variáveis originais.
PCA baseada na Matriz de Covariância (\(\mathbf{S}\)): A análise é realizada diretamente sobre os dados centralizados (\(Y_c\)), em que cada valor teve a média de sua coluna subtraída. Essa abordagem é adequada quando as variáveis são dimensionalmente homogêneas, ou seja, possuem as mesmas unidades físicas e ordens de magnitude e variabilidade semelhantes. Nesse caso, as diferenças de variância entre as variáveis são consideradas informações relevantes, e a PCA buscará os eixos que maximizam a covariância total.
PCA baseada na Matriz de Correlação (\(\mathbf{R}\)): Quando as variáveis não são dimensionalmente homogêneas — por exemplo, ao analisar dados que combinam temperatura (°C), peso (kg) e concentração (mg/L) — ou quando suas variâncias são muito discrepantes, a padronização dos dados se torna essencial. A padronização consiste em centralizar os dados (subtrair a média) e, adicionalmente, dividir cada valor pelo desvio padrão da respectiva variável. Esse processo transforma os dados para que tenham média 0 e desvio padrão 1. Uma propriedade deste processo é que a matriz de covariância das variáveis padronizadas é idêntica à matriz de correlação das variáveis originais. Portanto, realizar a PCA sobre dados padronizados equivale a realizá-la sobre a matriz de correlação (\(\mathbf{R}\)). Essa abordagem garante que todas as variáveis contribuam igualmente para a análise, evitando que descritores com maior variância dominem a definição dos componentes principais.
No exemplo dos alunos, com as variáveis Frequencia e Estudo_horas, a PCA foi conduzida sobre a matriz de covariância. Isso foi possível porque as variâncias das duas variáveis são relativamente parecidas, como mostrado na Tabela 1. Neste cenário, a padronização não foi estritamente necessária, pois nenhuma das variáveis tinha variância suficientemente grande para ofuscar a outra, permitindo que a análise capturasse a estrutura de covariância e refletisse a forte associação positiva entre as duas variáveis.
Em casos mais gerais, especialmente quando se mede uma ampla gama de descritores com unidades e escalas distintas, a padronização é fortemente recomendada, pois, se a PCA for aplicada a uma matriz de covariância de variáveis com variâncias muito díspares, os primeiros componentes principais seriam predominantemente determinados pelas variáveis de maior variância, e a estrutura de correlação entre as demais variáveis não seria descrita adequadamente.
A decisão de usar a matriz \(\mathbf{S}\) ou \(\mathbf{R}\) se resume a determinar se a magnitude da variância das variáveis originais deve influenciar a análise ou se todas as variáveis devem ter o mesmo peso. Se for importante manter as diferenças de magnitude, utiliza-se a matriz de covariância. Caso contrário, para garantir que a PCA revele a estrutura de correlação subjacente entre os descritores, a padronização dos dados e, consequentemente, o uso da matriz de correlação é o caminho mais seguro.
Vamos incluir uma terceira variável Nota_final e refazer a PCA
Y = pd.read_csv('https://raw.githubusercontent.com/FCopf/datasets/refs/heads/main/Notas.csv')colunas = ['Nome', 'Frequencia', 'Estudo_horas', 'Nota_final']
Y_lista = Y[colunas].values.tolist()
n = Y.shape[0]
p = Y[['Frequencia', 'Estudo_horas', 'Nota_final']].shape[1]
Markdown(tabulate(
Y_lista,
headers=colunas
))| Nome | Frequencia | Estudo_horas | Nota_final |
|---|---|---|---|
| Ana | 36 | 9 | 7 |
| Helena | 38 | 10 | 5.5 |
| Diana | 34 | 5 | 3 |
| Carlos | 36 | 11 | 6.2 |
| Eduardo | 40 | 14 | 9.6 |
| Fernanda | 40 | 15 | 8.9 |
| Gustavo | 32 | 7 | 3.1 |
| Bruno | 33 | 6 | 3.5 |
| Igor | 31 | 5 | 4 |
| Juliana | 35 | 6 | 4.6 |
Considerando as recomendações da Seção 3, iremos realizar a PCA padronizando as variáveis. A matriz padronizada fica como na Tabela 5.
# Selecionando três variáveis para análise
vars_pca = ['Estudo_horas', 'Frequencia', 'Nota_final']
Yvar = Y[vars_pca]
scaler = StandardScaler()
Ypadr = scaler.fit_transform(Yvar)
Ypadr_df = pd.DataFrame(Ypadr, columns=vars_pca)
Markdown(tabulate(
Ypadr,
headers=colunas
))| Nome | Frequencia | Estudo_horas |
|---|---|---|
| 0.0578315 | 0.168073 | 0.651864 |
| 0.346989 | 0.840366 | -0.0178593 |
| -1.0988 | -0.504219 | -1.13406 |
| 0.636146 | 0.168073 | 0.294678 |
| 1.50362 | 1.51266 | 1.81272 |
| 1.79278 | 1.51266 | 1.50018 |
| -0.520483 | -1.17651 | -1.08942 |
| -0.809641 | -0.840366 | -0.910823 |
| -1.0988 | -1.51266 | -0.687582 |
| -0.809641 | -0.168073 | -0.419693 |
Verifique que agora, as variáveis têm média 0 e desvio padrão 1, e que a matriz de covariância será idêntica à matriz de correlação, permitindo que a PCA resuma adequadamente a estrutura de correlação entre as variáveis por meio dos componentes principais.
S = Ypadr_df.cov(ddof=0)
R = Ypadr_df.corr()S| Estudo_horas | Frequencia | Nota_final | |
|---|---|---|---|
| Estudo_horas | 1.000000 | 0.903953 | 0.927997 |
| Frequencia | 0.903953 | 1.000000 | 0.888493 |
| Nota_final | 0.927997 | 0.888493 | 1.000000 |
R| Estudo_horas | Frequencia | Nota_final | |
|---|---|---|---|
| Estudo_horas | 1.000000 | 0.903953 | 0.927997 |
| Frequencia | 0.903953 | 1.000000 | 0.888493 |
| Nota_final | 0.927997 | 0.888493 | 1.000000 |
Podemos observar que as três variáveis estão fortemente correlacionadas positivamente; ou seja, alunos que dedicam mais horas ao estudo, são também aqueles que apresentam maior frequência na disciplina e tendem a obter notas mais elevadas.
def scatter_com_lowess(x, y, color=None, label=None, frac=0.6, **kws):
"""Gráfico de dispersão com curva LOWESS suavizada"""
ax = plt.gca()
# Scatter plot
ax.scatter(x, y, alpha=0.7, color=color, s=50)
# Curva LOWESS
smoothed = lowess(y, x, frac=frac)
ax.plot(smoothed[:, 0], smoothed[:, 1],
color="red", linewidth=2, alpha=0.8)
def mostrar_correlacao(x, y, **kws):
"""Calcula e exibe o coeficiente de correlação de Pearson"""
r, _ = pearsonr(x, y)
ax = plt.gca()
ax.annotate(f"r = {r:.2f}",
xy=(.5, .5), xycoords=ax.transAxes,
ha='center', va='center',
fontsize=14, color='red', fontweight='bold',
bbox=dict(boxstyle="round,pad=0.3",
facecolor="yellow", alpha=0.3))plt.figure(figsize=(12, 10))

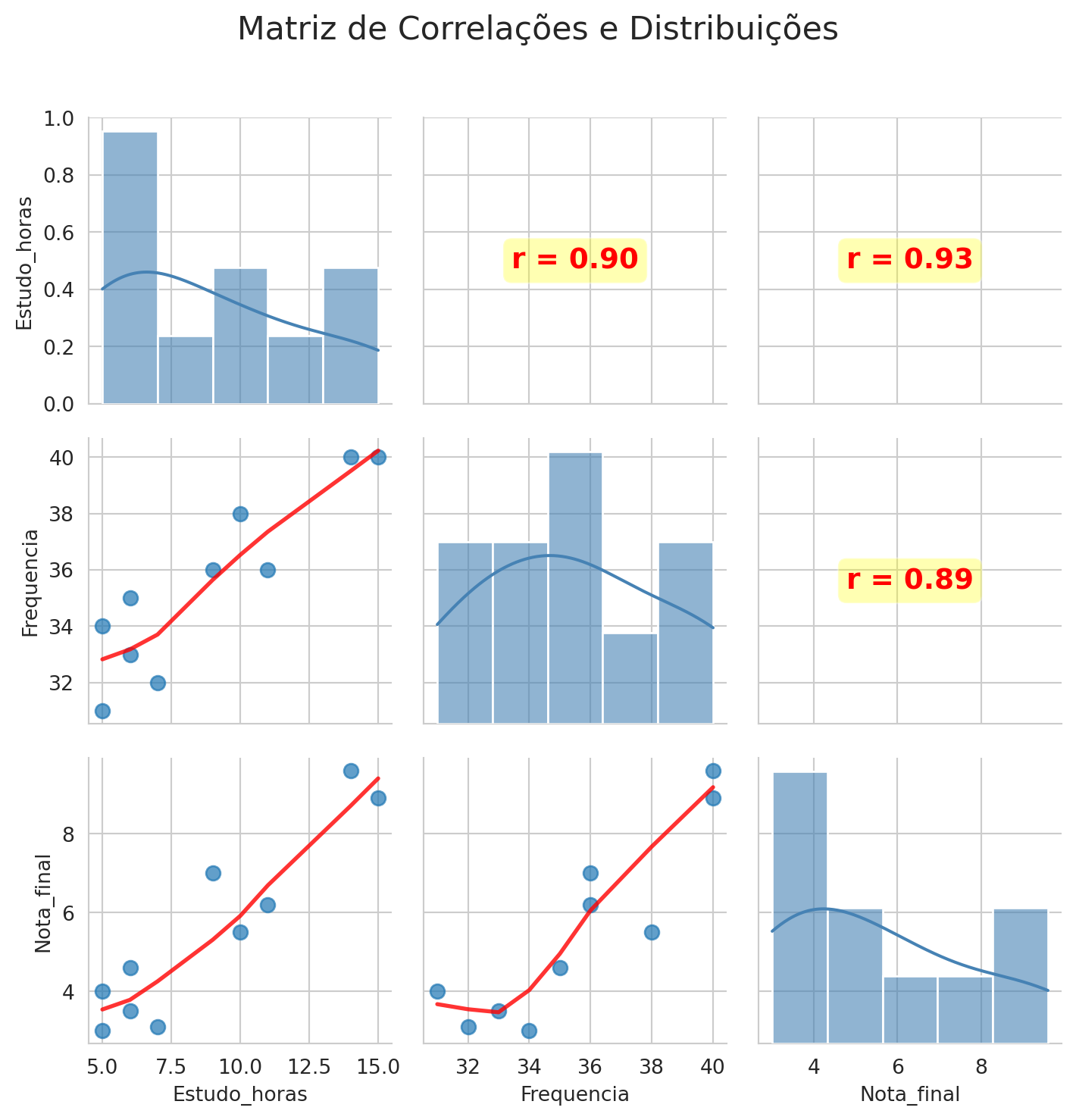

# Criar PairGrid para visualização múltipla
g = sns.PairGrid(Y[vars_pca], diag_sharey=False)
# Triangular inferior: scatter com curva de tendência
g.map_lower(scatter_com_lowess, frac=0.7)
# Triangular superior: coeficiente de correlação
g.map_upper(mostrar_correlacao)
# Diagonal: distribuição das variáveis
g.map_diag(sns.histplot, kde=True, alpha=0.6, color='steelblue')
plt.suptitle('Matriz de Correlações e Distribuições', fontsize=16, y=1.02)
plt.tight_layout()
plt.show()<Figure size 1152x960 with 0 Axes>
pca_3d = PCA()
pca_3d.fit(Ypadr)
# Análise da variância explicada
var_explicada = pca_3d.explained_variance_
var_explicada_ratio = pca_3d.explained_variance_ratio_
var_acumulada = np.cumsum(var_explicada_ratio)Podemos ver que as componentes principais geradas explicam as seguintes percetuais de variação:
for i in range(len(var_explicada_ratio)):
print(f" PC{i+1}: {var_explicada_ratio[i]*100:.2f}% "
f"(acumulada: {var_acumulada[i]*100:.2f}%)") PC1: 93.79% (acumulada: 93.79%)
PC2: 3.87% (acumulada: 97.66%)

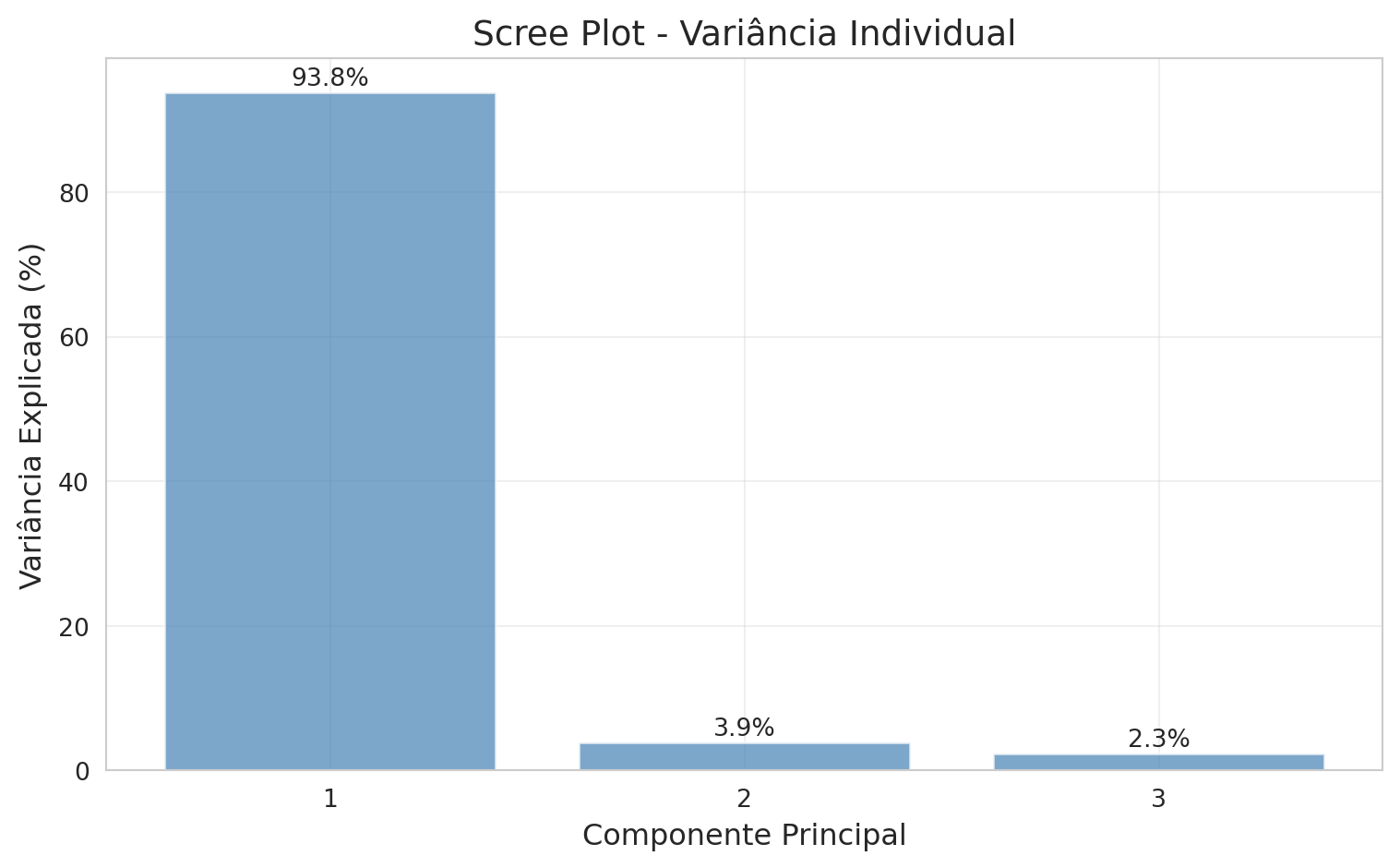

PC3: 2.34% (acumulada: 100.00%)Estes perceituais de explicação podem ser observados no Scree plot quie mostra visualmente o percentual de variação associado a cada compomente principal.
plt.figure(figsize=(8, 5))
plt.bar(range(1, len(var_explicada_ratio) + 1),
var_explicada_ratio * 100,
alpha=0.7, color='steelblue')
plt.xticks(range(1, len(var_explicada_ratio) + 1))
plt.xlabel('Componente Principal', fontsize=12)
plt.ylabel('Variância Explicada (%)', fontsize=12)
plt.title('Scree Plot - Variância Individual', fontsize=14)
plt.grid(True, alpha=0.3)
# Adicionar valores no topo das barras
for i, v in enumerate(var_explicada_ratio):
plt.text(i + 1, v * 100 + 1, f'{v*100:.1f}%',
ha='center', fontsize=10)
plt.tight_layout()
plt.show()
def get_pca_biplot(pca, X, scaling=1):
"""
Retorna loadings e scores para biplot PCA.
Parâmetros
----------
pca : sklearn.decomposition.PCA
Objeto PCA ajustado.
X : array-like, shape (n_samples, n_features)
Dados usados na PCA (geralmente padronizados).
scaling : int
Tipo de scaling para o biplot:
1 -> distâncias entre observações preservadas
2 -> distâncias entre variáveis preservadas
Retorna
-------
loadings : array, shape (n_features, n_components)
Vetores das variáveis (loadings) prontos para o biplot.
scores : array, shape (n_samples, n_components)
Scores das observações prontos para o biplot.
"""
# Autovalores e autovetores
eigvals = pca.explained_variance_ # Λ
eigvecs = pca.components_.T # U
scores_raw = pca.transform(X) # F
if scaling == 1:
# Scaling 1: preserva distâncias entre observações
loadings = eigvecs # vetores das variáveis
scores = scores_raw # scores originais
elif scaling == 2:
# Scaling 2: preserva distâncias entre variáveis
loadings = eigvecs * np.sqrt(eigvals) # U * sqrt(Λ)
scores = scores_raw / np.sqrt(eigvals) # F * Λ^{-1/2}
else:
raise ValueError("scaling deve ser 1 ou 2")
return loadings, scoresDependendo se desejamos fazer o bibplot de distância e correlação os loads e os scores são calculados de forma distinta conforme apresentado na Seção 2.
loadings_s1, scores_s1 = get_pca_biplot(pca_3d, Ypadr, scaling=1)
loadings_s2, scores_s2 = get_pca_biplot(pca_3d, Ypadr, scaling=2)fig, axes = plt.subplots(1, 2, figsize=(8, 4))
# -------------------- Biplot Scaling 1 --------------------
ax = axes[0]
sns.scatterplot(x=scores_s1[:,0], y=scores_s1[:,1], ax=ax, s=100, alpha=0.7)
# Adicionar nomes
for i, nome in enumerate(Y['Nome']):
ax.text(scores_s1[i,0]+0.05, scores_s1[i,1]+0.05, nome, fontsize=9)
# Vetores das variáveis
escala_loading = 1.5
for i, var in enumerate(vars_pca):
ax.arrow(0, 0, loadings_s1[i,0]*escala_loading, loadings_s1[i,1]*escala_loading,
color='red', alpha=0.7, head_width=0.03, head_length=0.08, linewidth=2)
ax.text(loadings_s1[i,0]*escala_loading*1.25, loadings_s1[i,1]*escala_loading*1.25,
var, color='red', fontsize=11, ha='center')
ax.set_title('Biplot PCA - Scaling 1', fontsize=14)
ax.set_xlabel(f'PC1 ({pca_3d.explained_variance_ratio_[0]*100:.1f}% da variância)')
ax.set_ylabel(f'PC2 ({pca_3d.explained_variance_ratio_[1]*100:.1f}% da variância)')
ax.axhline(0, color='gray', linestyle='--', alpha=0.3)
ax.axvline(0, color='gray', linestyle='--', alpha=0.3)
ax.grid(True, alpha=0.3)
# -------------------- Biplot Scaling 2 --------------------
ax = axes[1]
sns.scatterplot(x=scores_s2[:,0], y=scores_s2[:,1], ax=ax, s=100, alpha=0.7)
# Adicionar nomes
for i, nome in enumerate(Y['Nome']):
ax.text(scores_s2[i,0]+0.05, scores_s2[i,1]+0.05, nome, fontsize=9)
# Vetores das variáveis
for i, var in enumerate(vars_pca):
ax.arrow(0, 0, loadings_s2[i,0]*escala_loading, loadings_s2[i,1]*escala_loading,
color='red', alpha=0.7, head_width=0.03, head_length=0.08, linewidth=2)
ax.text(loadings_s2[i,0]*escala_loading*1.25, loadings_s2[i,1]*escala_loading*1.25,
var, color='red', fontsize=11, ha='center')
ax.set_title('Biplot PCA - Scaling 2', fontsize=14)
ax.set_xlabel(f'PC1 ({pca_3d.explained_variance_ratio_[0]*100:.1f}% da variância)')
ax.set_ylabel(f'PC2 ({pca_3d.explained_variance_ratio_[1]*100:.1f}% da variância)')
ax.axhline(0, color='gray', linestyle='--', alpha=0.3)
ax.axvline(0, color='gray', linestyle='--', alpha=0.3)
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()

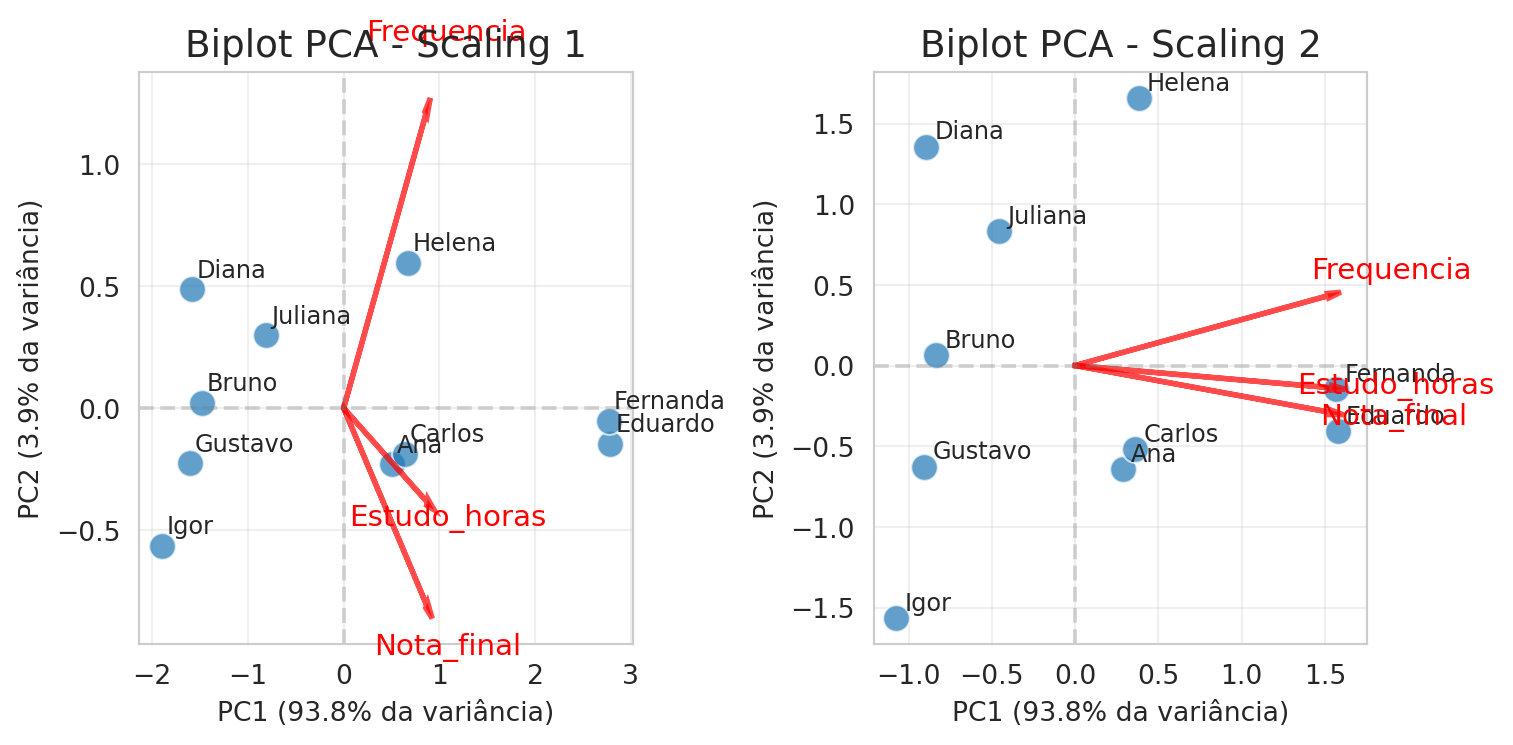

Como discutido anteriormente, o biplot de distância preserva a distância euclidiana entre os objetos, mas distorce os ângulos entre as variáveis. Já o biplot de correlação preserva os ângulos entre as variáveis, refletindo melhor suas relações, mas não mantém as distâncias euclidianas entre os objetos. Dessa forma, cada tipo de biplot deve ser aplicado conforme o objetivo da análise.
No caso deste conjunto de dados, as variáveis tempo de estudo, frequência e nota final estão altamente correlacionadas, permitindo capturar quase toda a estrutura de variação apenas com o primeiro componente principal. Isso indica que a dimensionalidade do conjunto pode ser reduzida de três para uma variável sem perda importante de informação.
